型号范围：D2N-160~300 TONS

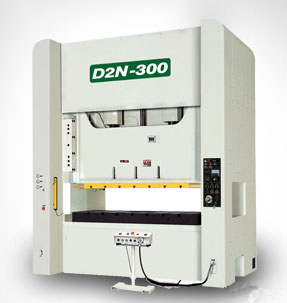

应用范围：D2N系列闭式开关双曲轴精密钢架冲床－－广泛应用于精密电子、通讯、电脑、家用电器、汽车零部件、马达定转子等小型精密零件的冲压加工。
机型特点：
生产力
生产弹性的提升
高精密冲压制品的确保
低噪音、低振动的实现
便利性操作的获取
可靠性
模具寿命大幅度提升
机身变形量少
左右偏心负荷强
下料剪断噪音小
方便冲床自动化的连接
操作性
高扭矩湿式离合刹车器
固锁式六面长导路
高刚性机身
多功能为电脑控制系统
| 项目 |
Item |
规格 |
D2N-160 |
D2N-200 |
D2N-250 |
D2N-300 |
| 型号 |
Model |
|
S型 |
H型 |
S型 |
H型 |
S型 |
H型 |
S型 |
H型 |
| 顿数 |
Capacity |
Ton |
160 |
200 |
250 |
300 |
| 冲力发生位置 |
Rated Tonnage Point |
mm |
6 |
3 |
6 |
3 |
7 |
3 |
7 |
3 |
| 行程 |
Strock |
mm |
180 |
130 |
250 |
150 |
280 |
170 |
300 |
170 |
| 每分种行程数 |
Stroke Per Minute |
SPM |
30-55 |
40-85 |
20-50 |
35-70 |
20-40 |
30-60 |
20-35 |
30-50 |
| 最大闭合工作高度 |
Die Height |
mm |
450 |
400 |
500 |
450 |
550 |
450 |
550 |
450 |
| 滑块调节量 |
Slide Adjustment |
mm |
100 |
120 |
120 |
120 |
| 上工作台尺寸 |
Slide Area |
mm |
1600×650 |
1850×750 |
2100×900 |
2200×900 |
| 下工作台尺寸 |
Bolster Area |
mm |
1800×760 |
2200×940 |
2500×1000 |
2500×1000 |
| 侧向开口 |
Side Opening |
mm |
700×450 |
900×600 |
900×600 |
900×600 |
| 主马达 |
Main Motor |
Kw×P |
VS15×4 |
VS18.5×4 |
VS22×4 |
VS30×4 |
| 滑块调整机械 |
Slide Adjust Device |
Kw×P |
0.75×4 |
0.75×4 |
1.5×4 |
1.5×4 |
| 使用空气压力 |
Air Pressure |
Kg/cm2 |
5 |
5 |
5 |
5 |
| 冲床精度 |
Presses Precision |
|
GB(JIS)1Class 一级 |
GB(JIS)1Class 一级 |
GB(JIS)1Class 一级 |
GB(JIS)1Class 一级 | |
